Semáforo



AUTORA: María del Canto Pedrosa García

Proyecto realizado para la asignatura de Innovación Docente en la Especialidad de Tecnología, del Máster Universitario de Profesorado en Educación Secundaria Obligatoria, Bachillerato y Formación Profesional y Enseñanza de Idiomas, 2020-21 en la Universidad de Salamanca.

DESCRIPCIÓN: Este proyecto consiste en el desarrollo de la programación de un semáforo por ciclos de tiempo, pero con la posibilidad de interrupción, a través de dos pulsadores, tanto para el caso de los peatones, como para el caso de los coches en caso de emergencias.

VÍDEO DEMOSTRATIVO:

CONTEXTO:

Este tipo de proyectos es ideal para alumnos de 4º de la ESO, para la asignatura de Tecnología tanto de la rama de académicas (Bloque I: Electrónica aplicada) como de la de aplicadas (Bloque III: Electrónica aplicada).

Con el desarrollo de este proyecto los alumnos no solo consolidaran los conceptos vistos en clase, sino que también trabajaran competencias clave como:
- Competencia en comunicación lingüística: deben ser capaces de expresarse correctamente de forma escrita y oral.
- Competencia matemática y competencias básicas en ciencia y tecnología: deben saber utilizar el lenguaje matemático, sus signos, símbolos y operaciones básicas, y obtener la capacidad para comprender e interactuar con el medio que nos rodea, observando los fenómenos naturales e intentando dar una explicación racional mediante la utilización del método científico.
- Competencia digital: la cual hace referencia a, con espíritu crítico, buscar, tratar, procesar y presentar la información utilizando las diferentes tecnologías de la información.
-Competencia para aprender a aprender: supone desarrollar en el alumnado la habilidad de aprender por sí mismos, de manera que sean capaces de construir sus propios conocimientos de forma significativa y autónoma en función de sus necesidades.
-Competencias sociales y cívicas: persigue la formación de individuos tolerantes y democráticos con perfecta cabida en la sociedad plural en la que vivimos. (SIEMPRE QUE SE TRABAJE EN GRUPO)
- Competencia en el sentido de iniciativa y espíritu emprendedor: pretende fomentar el espíritu emprendedor de cada individuo, de manera que sean capaces de afrontar sus propias metas con creatividad, confianza, sentido crítico y no dejándose influenciar por los demás.

MATERIALES:

- 1 Placa Arduino ELEGOO UNO R3

- 1 Protoboard.

- 2 LED rojo.

- 2 LED verde.

- 1 LED amarillo.

- 1 Zumbador pasivo.

- 2 Pulsadores

- 5 resistencias de 220 ohmios.

- 2 resistencias de 10 kilo-ohmios.

- Cables de conexión.

- Cable de conexión a PC.

 ESQUEMA DEL CIRCUITO:

Simulación del proyecto con Tinkercad.

FUNCIONAMIENTO:

El estado inicial del semáforo es abierto (verde) para los peatones  y cerrado para coches . Cuando el semáforo para peatones está abierto suena un pitido similar al de los semáforos reales.

Tras 4 segundos comienza el cambio, por lo que el semáforo de peatones comienza a parpadear y el sonido también se hace intermitente, a la misma frecuencia que el led verde, durante 3,5 segundos.

Tras esto el semáforo de peatones pasa a estado cerrado y por lo tanto se enciende el led rojo del semáforo de peatones. Tras un periodo de 0,5 segundos, es el led verde del semáforo de coches el que se enciende.

El semáforo de coches tiene un periodo de duración abierto de 10 segundos, tras este tiempo pasamos al estado de cambio, donde se apagará el led verde para encenderse el amarillo durante 1,5 segundos, después se apagará el amarillo para encenderse el rojo y 0,4 segundos después, comienza el ciclo desde el principio con el semáforo de peatones abierto (verde y con el pitido).

En este proyecto he programado un pulsador (para peatones) que en caso de que estemos en el estado semáforo de coches abierto, si es activado este pulsador, el semáforo de coches pasa al estado de cambio y así pasar al estado semáforo coches cerrado y semáforo peatones abierto.

También he tenido en cuenta el caso contrario, que exista una emergencia (ambulancia, bomberos, policía...) y poder pasar con un pulsador  al estado semáforo de coches abierto. Cuando se activa este segundo pulsador, el semáforo de peatones que está en estado abierto, pasa al estado intermitente, para ponerse en rojo y dejar paso a que el semáforo de coches se ponga en verde.

CÓDIGO:

Para descargar el código: Semáforo

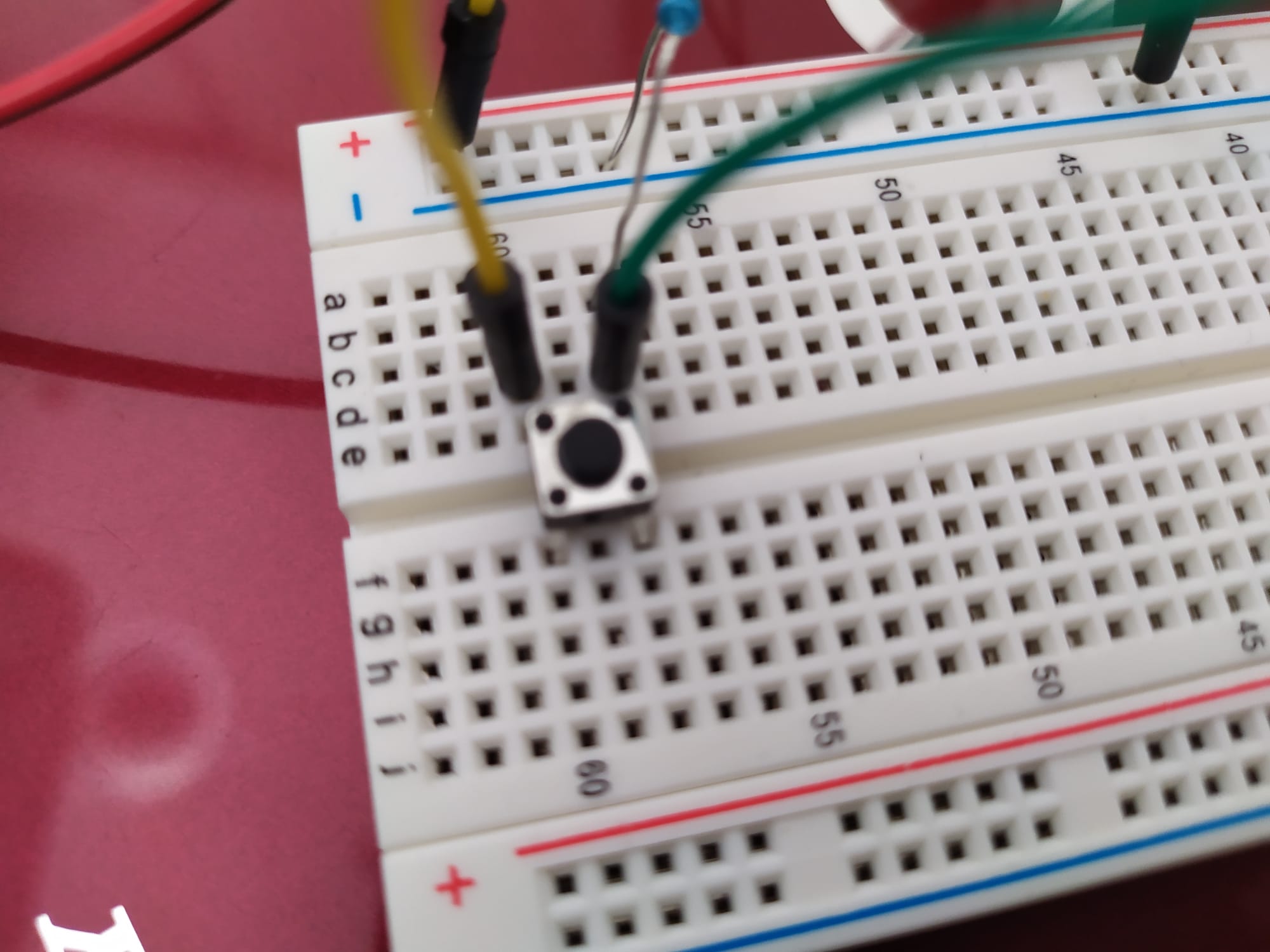

IMÁGENES DEL MONTAJE:
